KONFIGURASI MIKROTIK

-




Mikrotik adalah sebuah sistem operasi perangkat yang berbasis Linux yang digunakan untuk menggunakan komputer sebagai router jaringan. Linux inilah yang merupakan sistem operasi untuk dasar network router. Pada router, komputer pun dapat memiliki berbagai fitur seperti provider warnet, IP Network jaringan dan hotspot.

Berikut langkah-langkah konfigurasi Mikrotik menggunakan aplikasi Winbox

1. Sambungkan Router ke PC
Sambungkan port ether1 ruter ke kabel LAN, sambungkan PC yang digunakan ke ether2, dan Access Point ke ether4. Pastikan sambungan terpasang dengan baik.

2. Buka aplikasi Winbox
Pada bagian Task Bar komputer cari aplikasi Winbox lalu klik open


3. Isi bagian login dan password
Setelah masuk ke dalam halaman Winbox, masukkan login dengan (admin) dan password (kosong) lalu connect, tetapi pastikan sebelum itu bahwa mikrotik telah tereset, sehingga IP yang di tampilkan (0.0.0.0)


4. Interfaces
Pada bagian ini, klik kanan ether 1 lalu ganti nama menjadi (ether1-ISP), ether 2 di ganti menjadi (ether2-Server) dan ether 4 menjadi (ether4-Hotspot)





5. Bridge
Pada bagian ini klik logo (+) pada pojok kiri atas lalu pilih general dan ganti nama bridge dengan (HOTSPOT), karena untuk langkah selanjutnya kita akan mebridge ether4 dengan wlan

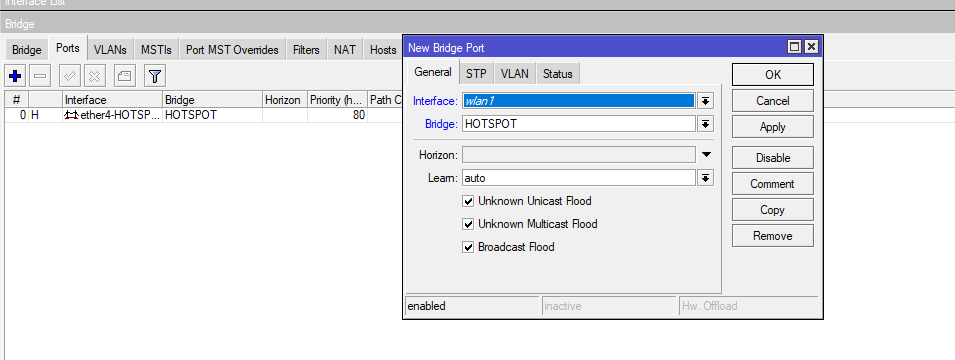

Selanjutnya klik "ports" pada bagian pojok kiri atas lalu klik logo (+) dibagian bawahnya, lalu klik general, dibagian interface isi (ether4) dan bagian bridge pilih (HOTSPOT), begitu juga selanjutnya pada (wlan)



6. DHCP Client
DHCP memiliki fungsi utama untuk memberikan IP address kepada setiap client yang terhubung ke sistem. Adapun cara mengaturnya adalah sebagai berikut. pilih menu IP → DHCP Client → klik ikon tambah (+) → isi form interface: ether1. Lalu klik (Apply dan ok)





7. Address
Selanjutnya pilih kembali menu IP → Address →klik ikon (+) →isi form address: (45.45.33.1/30) untuk ether 2 dan (33.33.33.1/24) untuk HOTSPOT, lalu setelah itu klik apply dan ok.





8. DHCP Server
konfigurasi DHCP sendiri dilakukan untuk menetapkan parameter pada modem agar dapat menyeleksi IP address tertentu yang bisa mengakses host network.

masuk pada IP → DHCP Server → klik menu DHCP Setup yang berada di atas.


  • Pilih Interface ether2 → Next.
  • Pilih DHCP Address Space, pada langkah ini, form tersebut akan terisi secara otomatis → Next.
  • Tentukan gateway yang dibutuhkan, tahapan ini juga terisi otomatis oleh IP Address ether2 → Next.
  • Tentukan IP pool yang nantinya akan dipakai oleh client, serta terisi otomatis sesuai hosts pada prefiks yang digunakan, misalnya 192.168.1.2 → Next.
  • Kemudian, isi DNS Google: 8.8.8.8 dan 8.8.4.4 → Next.
  • Terakhir pada cara setting MikroTik yakni menentukan Lease Time → Next yang merupakan berapa lama IP address akan diakses oleh pengguna.



9. DNS
Pada dunia digital, DNS bertugas menyimpan semua data dan informasi dalam suatu jaringan komputer. Berikut, merupakan cara setting DNS MikroTik dengan mudah.

Cara setting MikroTik berikutnya adalah konfigurasi DNS dengan cara masuk kembali ke menu IP → DNS → beri ceklis pada Allow Remote Requests dan klik Apply → OK.



10. Firewall
Secara sederhana Network Address Translation (NAT) adalah protokol yang dipakai untuk menggabungkan beberapa jaringan komputer.

Sementara, cara setting NAT MikroTik adalah sebagai berikut.

Selanjutnya, Anda perlu melakukan setting NAT pada MikroTik dengan cara klik Firewall pada menu IP → NAT → tambah (+) → kemudian isi form Chain: srcnat dan Out. Interface: ether1-ISP




Jika sudah, pada tab Action klik Action: masquerade dan pilih Apply → OK.


Sebagai informasi, Chain: srcnat berguna untuk mengganti source address paket data, artinta MikroTik menjadi IP public yang semula IP local.

Kemudian, Out Interface yang diisi ether1 dapat menentukan lalu lintas website atau internet yang keluar dari MikroTik.

Sementara, Action: masquerade ini berguna untuk menghubungkan kedua IP, yakni lokal dengan publik.

11. Hotspot
Hotspot MikroTik membuat portal keamanan kepada pengguna yang ingin terhubung kedalam jaringan baik wireless (nirkabel) dan wired (kabel) diharuskan login terlebih dulu.

Ketika jaringan sudah di setting hotspot MikroTik maka semua pengguna harus mempunyai data username dan password untuk masuk kedalam jaringan tidak hanya password saja seperti wifi pada umumnya.

Berikut langkah langkah cara setting hotspot mikrotik.
Buka di menu IP > Hotspot > Hotspot Setup.



  • Klik tombol Hotspot Setup, maka wizard Hotspot akan menuntun anda untuk melakukan setting dengan menampilkan kotak-kotak dialog pada setiap langkah nya.
  • Pilihlah interface mana yang akan diaktifkan hotspot server nya. Pada contoh disini NetMe memilih interface HOTSPOT yang sudah di bridge tadi.
  • Langkah selanjutnya anda hanya perlu mengklik next pada setiap kotak-kotak dialog sampai pada dimana anda bisa mengisi nama DNS
  • Masukan nama DNS untuk local hotspot server. Jika nama dns di isi, secara otomatis user yang melakukan login akan diarahkan ke alamat sesuai nama DNS tersebut, bukan ke alamat IP.

Tulis lah nama dns sesuai dengan format FQDN yang benar, karena jika tidak sesuai kadang akan kesulitan ketika melakukan login hotspot di browser.


  • Langkah terakhir, tentukan username dan pasword untuk login ke jaringan hotspot Anda. Ini adalah username yang akan di gunakan untuk masuk ke jaringan hotspot.

Sampai pada langkah ini, jika di klik Next maka akan muncul pesan yang menyatakan bahwa setting Hotspot telah selesai.


Berikut cara setting user dan profile hotspot mikrotik dengan winbox :

Klik menu IP > Hotspot > User Profile


Tekan tombol berlogo + (add) untuk membuat profile baru.



  • Pada kolom Name : isi nama profile. Contohnya (GURU & SISWA) karena pada kali ini saya menyeting pada Labor komputer
  • Kolom Rate Limit (rx/tx): isi sesuai kecepatan yang di inginkan.
  • Kolom shared users: isi sesuai yang dibutuhkan.

Setelah bikin profile, selanjutnya bikin user hotspot:

Berikut cara buat user hotspot Mikrotik.

Klik menu IP > Hotspot > Users


Tekan tombol berlogo + (add) untuk membuat user baru.


Contoh membuat user dengan nama: 1 password: 1

Seperti itu dasar setting user dan profile hotspot mikrotik dengan winbox, anda bisa mencoba dengan menyesuaikan kecepatan dan batas pemakaian.
Dengan mengikuti standar settingan diatas, maka user yang menggunakan HP dan laptop dapat terhubung dengan wifi hotspot yang sudah dibuat tadi.
Demikian langkah langkah tutorial cara setting hotspot mikrotik lengkap dengan winbox.
Semoga tutorial kali ini dapat membantu semua yang sedang bingung cara
setting dasar hotspot di mikrotik.
Jangan lupa like, share dan komentar jika ada pertanyaan seputar tutorial diatas.

Terimakasih atas kunjungan anda.
Salam.
